在开关柜、配电柜等工业电气设备的线束设计中，仪表门布局面板上需要安装各类元器件——微机保护装置、指示灯、按钮、转换开关、连接片……每一种元器件都对应特定尺寸和类型的开孔，是一个高频、高错误率的环节。

然而，元器件信息与面板开孔图通常来源于不同的系统，二者之间的匹配与验证长期以来依赖人工核对，带来了四个难以回避的痛点：

自动布局匹配功能以自研行业规则引擎为核心驱动，将元器件预设数据与面板开孔图的匹配过程完全自动化。

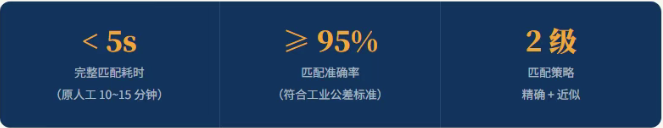

系统在读取 DWG 格式开孔图后，依托工业公差标准，综合评估孔型一致性与尺寸相似度，在秒级时间内输出最优元器件-孔位映射方案，并实时渲染可视化布局画布。三项核心指标，直观说明这次升级的分量：

自动布局功能并非单一按钮，而是由四个紧密协作的功能模块共同构成的完整闭环。从数据读入、智能计算，到结果呈现、统计输出，每个环节都经过精心设计，确保工程师获得流畅、可靠的操作体验。

功能一

数据加载直接读取DWG 文件，自动解析元器件与开孔数据。文件异常?系统即时报错拦载，确保计算有据可依。

功能二

智能匹配引擎「全量评分最优分配」两阶段算法:先对所有元器件与孔位打分，再从最优项依次锁定。多孔复杂元器件?自动枚举最优组合，无需人工干预。

功能三

可视化预览匹配完成即刻上图。已匹配元器件、空余孔位一目了然，支持四角基准点切换，结果直接归档，告别「看不见、留不住」。

功能四

结果面板弹窗呈现总元器件数、已匹配数、匹配率，完成度一眼见底。

自动布局，四步闭环

从数据到结果，一气呵成。

本功能将随最新版本正式发布，

欢迎升级体验。

使用过程中如有问题或建议，

欢迎随时联系产品团队反馈，我们持续迭代优化。
