SuperHarness是一款用于成套电气制造行业的二次导线CAD/CAM/CAPP软件系统，它以柜体三维结构模型和Superworks生成的接线文件为数据基础，完成电气柜内部导线的三维布线模拟，进而生成加工导线用数控代码，完成导线的自动制造。并能生成线束制造用钉板图，在电气柜的壳体尚未完成制造前就完成线束的制作，待壳体和器件装配完成后直接将线束安装在柜体中以完成二次接线。

上面的定义可能过于冗长，其实用一句话可以概括为： Superharness 是一套能够模拟导线柜内走向，生成导线加工代码，实现线束离线制作的成套电气二次导线一体化解决方案。

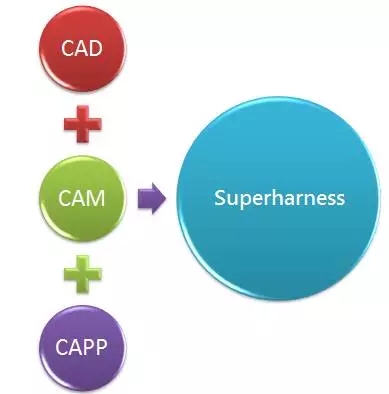

这套解决方案分为三个部分：CAD算线、CAM下线和CAPP扎线。

小二哥将分三期为大家系统地介绍下这三部分内容。本期将为大家介绍的是CAD算线部分，看看如何通过软件实现线长的自动计算。

下面是图文解说部分，文末会添加软件演示的操作视频，如感觉图文解说不够直观，可直接拉到文末看视频哦。视频时长7分钟，建议在WIFI环境下播放，土豪随意哦，(*^__^*)

CAD算线实际上就是Superharness的软件操作部分，大致可以分为5个步骤：

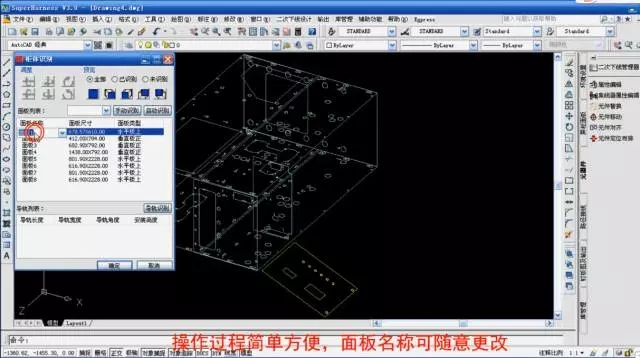

1、提取柜体模型

布线用柜体模型可以从三维实体直接抽取获得，抽出的柜体模型数据可直接导入Superharness。操作过程简单方便，面板名称可随意更改。

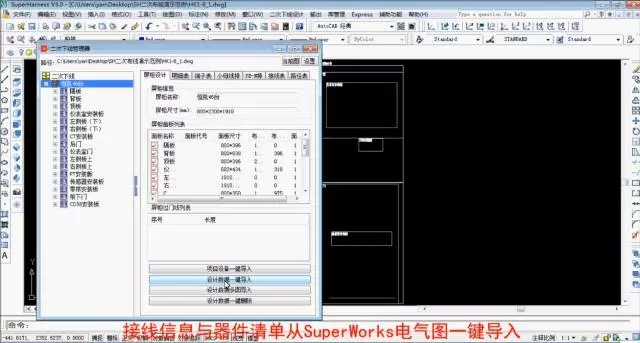

2、导入元器件清单以及接线信息

元器件清单及接线信息可以从Superworks电气图一键导入，不会遗漏电气元件或接线信息

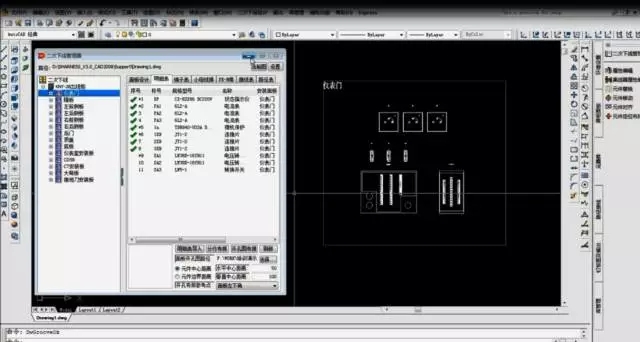

3、元器件模型布置

可采用手动和自动方法布置电气元件模型，手动布置方便灵活，开孔自动布置迅速准确

4、布线路径规划

布线路径规划有两种方法：2D线槽法和3D作图法

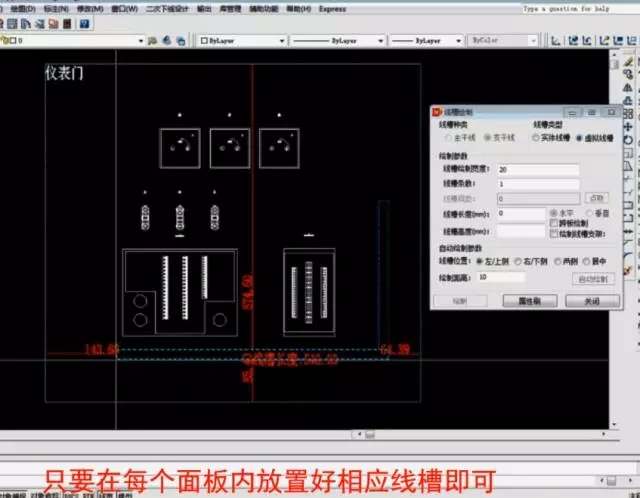

2D线槽法操作简单，实用性好，只要在每个面板内放置好相应线槽即可，像在图形中画直线一样简单。如果事先规定好参数，线槽也可以由计算机自动绘制。板间线槽是通过集成器连接的，过门线夹就是一种特殊的集成器。

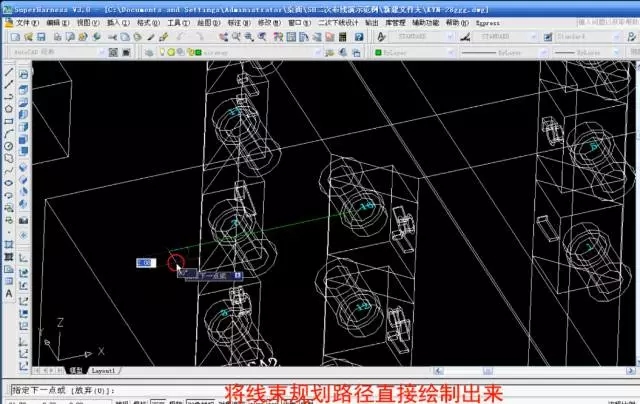

3D作图法规划路径，是利用AutoCAD的三维绘图功能，将线束规划路径直接绘制出来。3D法规划路径直观准确，布线过程中的导线约束程度能达到100%，导线计算精度高，适合于需要精密布线的场合。

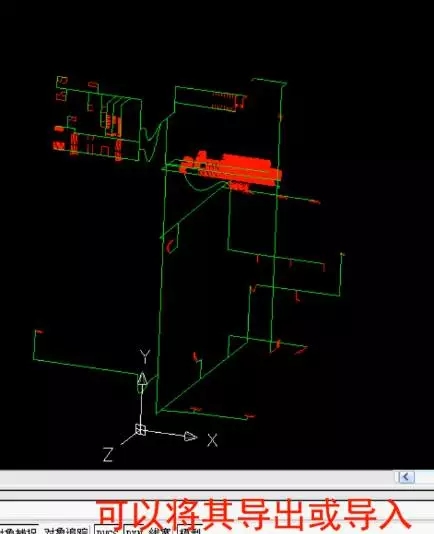

以上两种路径规划方法在布线过程中可以灵活运用。另外标准柜的布线路径规划好之后保存成模板，可以将其导出或导入，以提高路径规划时的工作效率

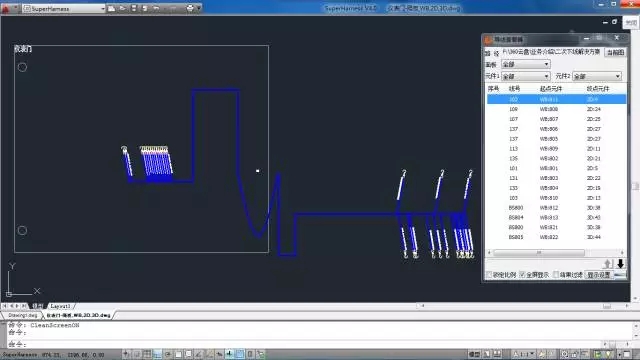

5、输出布线结果

布线路径规划好之后，可以根据布线结果输出：线长表、辅料表、施工图表以及导线加工代码和钉板图。

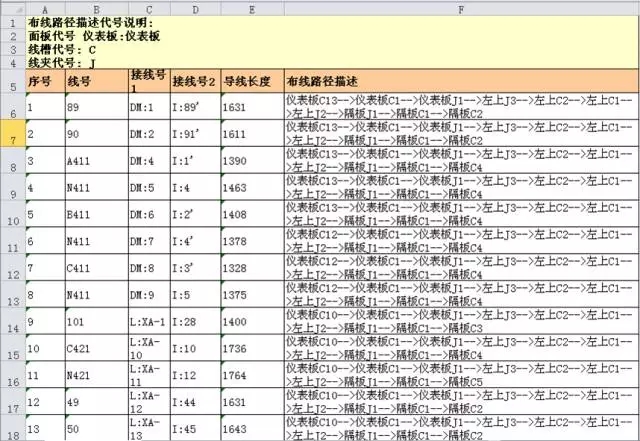

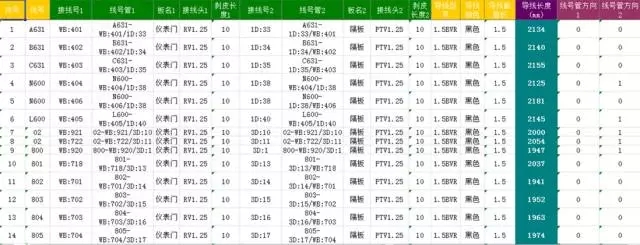

线长表

☟☟☟

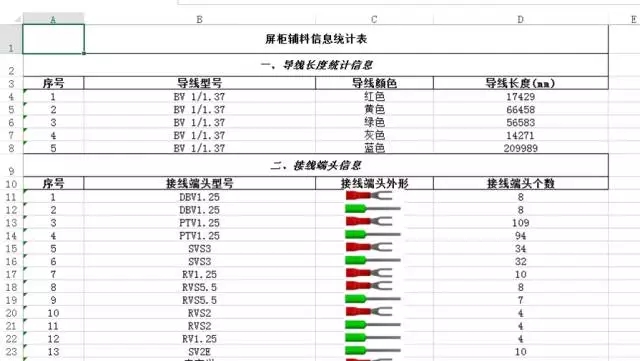

辅料表

☟☟☟

施工图表

☟☟☟

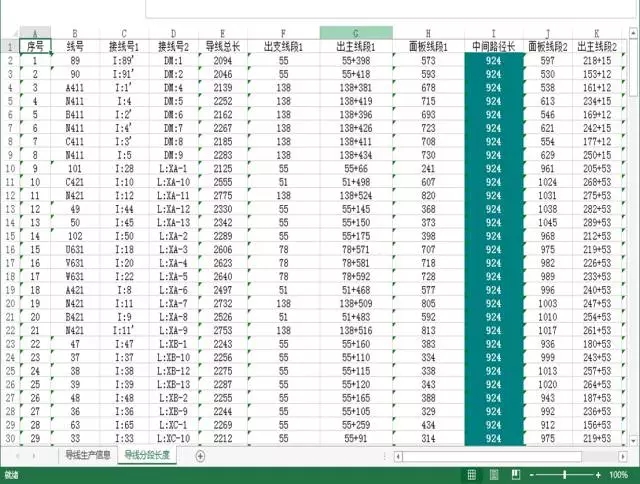

加工文件-excel

☟☟☟

加工文件-DDS代码

☟☟☟

钉板图

☟☟☟

到这里，本期的CAD算线的介绍就结束了，下面来一段比较直观的软件演示视频：

下一期我们将要介绍的是成套电气二次导线一体化解决方案的第二部分：CAM下线部分，期待您的持续关注哦！
