利驰数字化服务Webpower优化用户图档管理|国电大渡河集团应用案例

发电企业、各地市电网公司以及机场、钢厂等用电大负荷企业，日常都需要管理和运营数量庞大的电力设备。如何运营和管理好从0.4kV-110kV甚至更高电压等级的不同系统、不同位置的配电设备，一直是让企业头疼不已的事。

在日常运营、维护、检修工作中，涉及到各种各样不同来源的图纸和资料，如来自设计院、设备制造厂家、安装单位的施工图、竣工草图、竣工图，进口设备的图纸资料及整定书、调试报告等。电力系统本身检修、改造工作也积累了大量图纸资料。尤其是其中的电气二次图纸，作为继电保护及自动化等二次设备维护、运行规程、整定计算工作的基础，图实相符对设备安全运行至关重要。各种各样的图纸资料是电力企业传递信息和知识的重要手段，是电力系统设备现场诊断、检修工作的依据。

当前，虽然电子化图纸已日益普及，甚至部分电力发供电单位也已经实施了数字图书馆系统，但是由于缺乏专业的图档管理信息系统，对图纸及相关的技术、管理文档大多采用静态的档案管理方式进行管理，主要的弊端在于：

传统图档管理方式的弊端：

1）大多为纸质图纸，难以保存，不方便使用。图纸从设计、施工、竣工、检修，到改造和更新，多次修改，版本不统一，保存不完整，修改原因记录不明或无记录，加上人员、办公设备场地变迁，很容易造成图实不符，管理混乱。

2）少部分电子版图纸以单个文件形式零散地存于不同的个人计算机上，未集中地分层次、分类型进行结构化管理。

3）由于电力二次控制系统的专业性、系统性、复杂性及重要性，使得一般OA、MIS及档案管理系统中提供的基于文件的图纸管理功能，难以满足电力企业一、二次图纸管理的需要。由于没有专业化的图纸流程管理系统，图纸从绘制、审核、审批、归档，各流程很难保留适时的、可追溯的历史记录，一旦因为图纸原因出现的设备故障事故，责任难明。

4）大量图纸分布各处，保存、使用、管理和备份均不方便，无法保证整体图纸安全性。

5）图纸存于个人计算机上，对访问图纸难以控制，无授权管理，并且常常可使用应用软件直接打开查看，无法保证人为疏忽或恶意修改和丢失。

目前上述图档管理方式使得对图档资料的归档、查询、更新等工作非常不便，使变电站（输变电线路、电厂电站）运营所需要的宝贵知识信息不能得到及时的发布、共享，容易造成实际工作中图实不符现象，给变电站（输变电线路、电厂电站）检修及安全运行形成隐患。

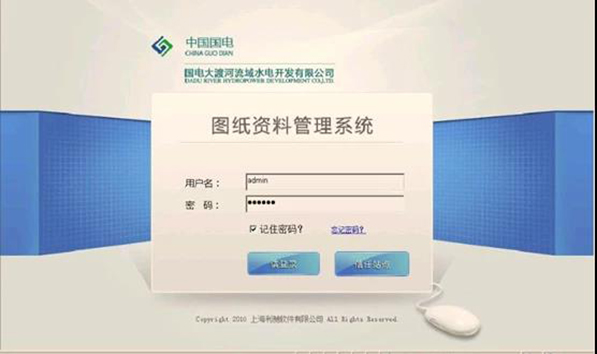

利驰软件有着二十余年在电力行业软件及数据的丰富经验及技术开发优势，在供电行业实施专业图档信息管理方面具有SuperWORKS绘图软件、图纸电子化外包服务、Webpower图档管理系统等产品，日前为四川国电大渡河流域水电开发有限公司量身定制出一套专业图档管理信息系统。

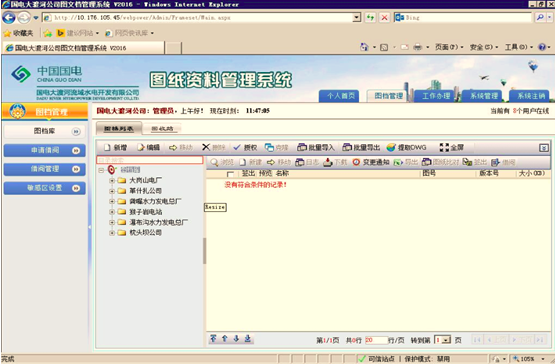

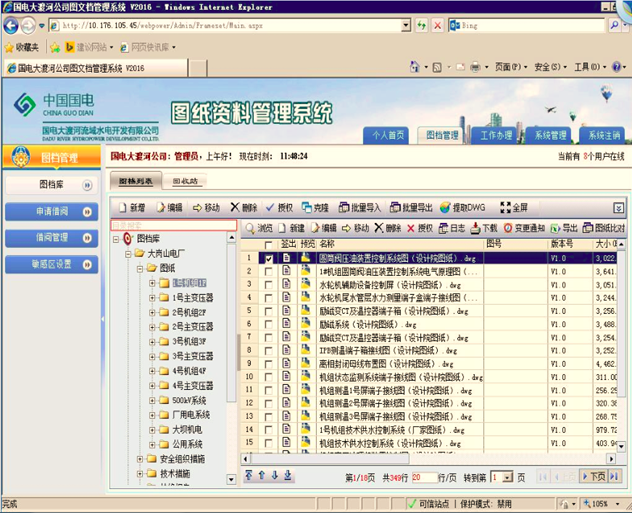

该项目的实施完美地将图纸档案结果管理与图纸项目过程管理结合起来，能够对电气CAD图纸进行组织、识别、发布、上载、审核；dwg图纸在线批注、审批、归档、远程查询浏览；图纸全文检索、图纸版本管理和图纸比对等操作。帮助国电大渡河集团实现对电气一、二次图纸的基于Web的跨组织、动态化、数字化管理，以及工程项目数字化设计过程管理和数字化工程移交。同时提供专业可靠的CAD图纸电子化服务,并采用全方位质量保证措施，帮助国电大渡河集团初步建立覆盖全公司(网)的CAD图纸数据库。

该项目的运行为国电大渡河集团下属运行的十余座水电站提供一个作业技术支撑平台，也可为集团公司提供图纸、设备及技改项目进展情况的信息汇总。最终保证集团公司图档管理、使用和维护的标准化、规范化、高效化。国电大渡河的文档管理负责人表示利驰提供的Webpower图档管理系统确实有效提升了企业技术管理水平和工作效率：

Webpower图档管理系统优势：

1）单一图档信息源，有利于减少“图实不符“现象，消除安全隐患；

2）管理流程的规范、优化和自动化，提升工作效率；

3）图档信息可追溯，为危机处理及事故分析提供准确及时的参考资料；

4）实现跨地区、跨部门、跨时段的团队协作，促进企业内知识共享和传承；

利驰软件多年来立足于电力电气行业，致力于以软件推动电气行业进步，具备雄厚的人才优势和技术优势，以及丰富的行业软件开发和实施经验；可为电力行业客户提供包含图纸电子化、电气CAD绘图工具软件、图档资料管理一体化的解决方案与服务，更好地满足用户需要。

利驰专业化的图纸电子化外包服务：

☆做你最擅长的，其余的外包

德鲁克说过21世纪的企业应该“做自己最擅长的，其余的外包“。通过将图纸电子化及建库工作外包，电力运营和电气制造企业不但可以节省可观的时间和成本，而且可以更好地梳理自己的知识资源，让知识发挥更大潜力，让自己的员工更加专注于电厂运营等核心业务，保证电力系统安全运营及让电气设计工作更规范，更高效！

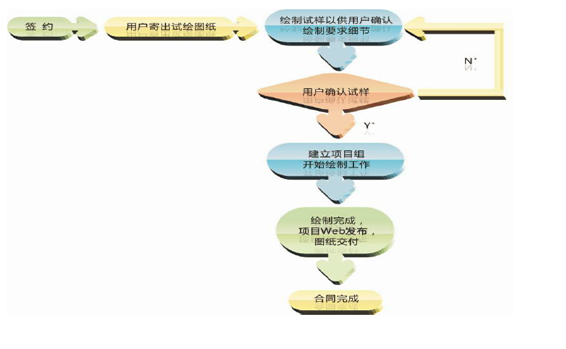

☆利驰图纸外包工作流程

☆利驰对发供电企业的图纸、知识外包服务包括：

1、变电站一、二次图纸的电子化服务；

2、配网、变电典型设计图源库及库维护服务；

3、电厂电气、热工、机械等图纸资料电子化服务；

4、新建电厂图纸资料的现场录入、上传、维护服务；

5、图纸的统计整理、扫描、打印、装订服务；

6、用户图纸现场搜集、整理、取图、绘图、上传服务；

7、图纸管理系统远程维护及服务器托管服务；

8、其他设计、管理类标准库、资料库的建库服务；

☆利驰图纸电子化服务的优势和特点：

1、图纸标准化：区别于普通CAD软件，利驰绘图所用的SuperWORKS软件是严格遵循国家标准和IEC标准为电气行业工程设计开发，并且经过5000多家电气制造业用户数十年实际应用检验，这就严格保证了图纸的标准化。图纸结果为通用的DWG格式，这既便于企业内部套改，又方便了和外部的交流；

2、专业化：20年从事电气设计软件开发及电气图纸外包服务的经验为我们打造了一支专业化的队伍，使得在绘图过程中能快速领会客户的图纸意图。对图纸不清晰或局部小问题我们能够自动进行修正，大大提高了沟通的效率；

3、严格的绘图质量保证体系：利用自检、互捡、抽检等管理控制程序，严格保证绘图质量及工期；

4、不仅仅是电子化和标准化，更重要的是数字化；使用专业电气CAD软件SuperWORKS化后的图纸不但具有几何属性，而且图中原件有物理属性，方便图纸的精确查询定位、联动、智能差错报警、自动生成后续施工图纸和施工文件。

利驰专业电气CAD绘图软件SuperWORKS：

电气图纸是指导电力设备安装、调试、运行、检修的重要依据。传统的纸介质图纸不易于保存、更新及传输；扫描处理后的电子版图纸无法修改及再利用；使用通用CAD软件绘图虽然图纸效果有一定程度提高，但是仍然无法实现图纸间关联信息的共享互动，查图、改图仍然靠人工逐页翻图进行，还是费事费力。

SuperWORKS供用电版软件是利驰软件专为供电局、发电厂的继电保护、自动化运行等专业相关设计、运行、检修、管理人员量身定造的专业化电气CAD软件。使用SuperWORKS可以轻松完成变电站电气一、二次图纸及电厂电气、热控图纸的电子化，并可实现互动改图及智能查图，从而帮助继电保护、变电站运行、热控、自动化等专业人员提高制图、改图、查图、管图的效率，轻松实现图纸的电子化、标准化、数字化管理。

☆技术特色

1、模板式制图：内容丰富的典型设计方案，方便用户套用，轻松启动及完成图纸设计。

2、自动生成器：由电气原理图智能生成设备材料表、端子图、电缆连线及电缆统计清册等相关图纸，使得设计准确性及设计效率得以双重提高。

3、元件级查图：不再忍受人工逐页翻查图册的痛苦，迅速从项目（设备）数百张图纸中锁定目标及关联信息，实现瞬间呈现式查询至元件内部支路。

4、图纸数字化：不仅仅是图纸电子化和标准化，更重要的是图纸中蕴含了元件的物理属性，实现了数字化。图纸间信息智能关联，非常方便互动改图。

5、兼容旧CAD图纸：智能识别定义原有Dwg旧图，如端子图、电缆连线、材料表等，便于后续图纸的生成，产生当天的工作效率。

6、项目管理：将一个变电站或工程的图纸按项目、设备归类放置，以树状目录结构清晰地勾勒出图纸的归属及关联关系。

7、Web发布：将项目或图纸进行批量Web发布，生成脱离AutoCAD可矢量化浏览的网页文件。方便网上传递和查询，同时，可提取一二次设备统计信息，进而与图纸资料管理系统WebPower无缝集成，实现企业级知识管理。

利驰专业化图纸资料信息管理系统WebPower：

☆技术特色

1、为电力企业量身打造，既适用于竣工图纸和运行图纸的图档管理，也适用于技改及基建工程图档的项目管理；

2、独具特色的dwg图纸在线管理工具：支持基于Web的dwg图纸全文搜索、批注、电子签章及图纸比对功能；

3、新增站点管理及项目信息门户功能，支持多项目管理和项目克隆，提供典型项目模板，方便企业知识的再利用；

4、支持个性化档案柜显示方式，并可通过订阅来获得档案文件变更信息；

5、灵活的工作流可视化定义功能，支持并发、自定义插件、嵌套子流程等复杂的业务流程处理。预定义多种典型图纸工作流程，节省用户部署应用时间；

6、分为企业版及集团应用版两个版本，支持“主站+子站”分布协同应用模式。

图档管理系统在国电大渡河集团客户的应用不是一个单独案例，只是千百个电力企业应用Webpower来进行图档管理的一个范例。无论在发电企业还是电网用户，甚至是超大用电负荷的工业企业，对繁琐的电力系统和设备图纸都有着精细化可视化管理需求，利驰软件提供的从图纸、绘图服务到图档管理系统的全流程服务为您带来轻松图档管理。

有需要或者想更深入了解图档管理Webpower的企业关注利驰官方微信公众号留言哦，我们将给您提供更详细的产品介绍。
