重磅 | 元器件自动开孔功能霸气来袭! |
发布时间:2019-12-06 14:53:14| 浏览次数: |

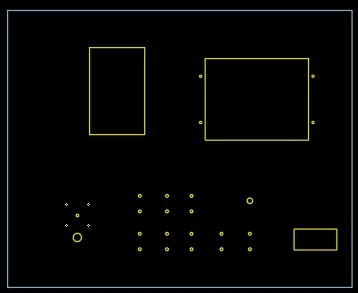

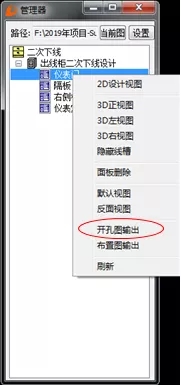

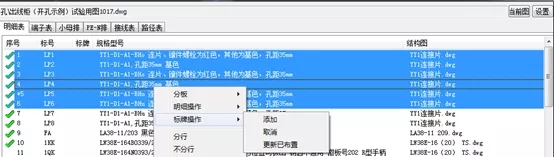

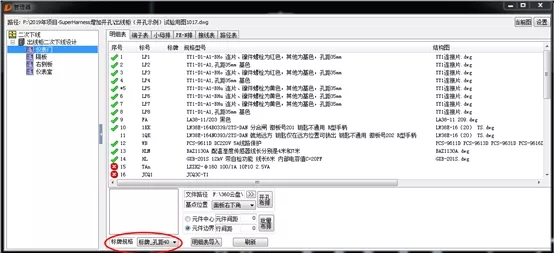

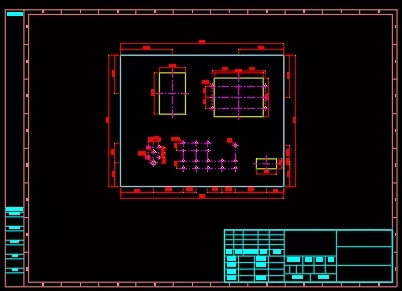

特大好消息:SuperHarness面板自动开孔功能即将发布 元器件布置完成后,出开孔图仍需要设计师自行翻阅元器件样本,在cad软件中手动绘制开孔,过程繁琐又浪费时间; 以上问题将不复存在 ↓ 应SuperHarness软件的用户需求,利驰在不改变用户设计习惯和软件使用的前提下,在SuperHarness中新增自动开孔功能,可以在元器件布置完成之后,根据安装面的开孔信息,自动生成开孔、增加标注并生成dxf和dwg两种格式的开孔图。 1 一键开孔 用户使用SuperHarness软件完成元器件布置后,可以使用快捷键在元器件布置、开孔查看、开孔标注三种状态中一键切换,避免了用户在元器件布置完成后手动增加开孔设计的麻烦。 图1:元器件布置、开孔状态 2 自动标注 开孔标注可以自动生成。而且标注可以根据用户在标注设置中定义的规则而变化。 图2:元器件开孔标注状态 3 自动生成标牌 在进行设备布置时,用户可以调用标牌,自动将标牌布置在门板上,在切换开孔查看状态时可以将标牌开孔自动生成。 图3:标牌规格 图4:标牌操作 4 自动生成开孔图 设备布置完成后,确定好标注的形式,可以一键生成此面板的开孔图。开孔图分两种:DXF格式和DWG格式。软件可以根据需求分别生成两种格式的开孔图。 图5:开孔图输出 图6:Dxf格式文件 图7:Dwg格式文件 欢迎广大用户来体验,了解详情可以联系我们指定人员! 扫码关注我们 |
